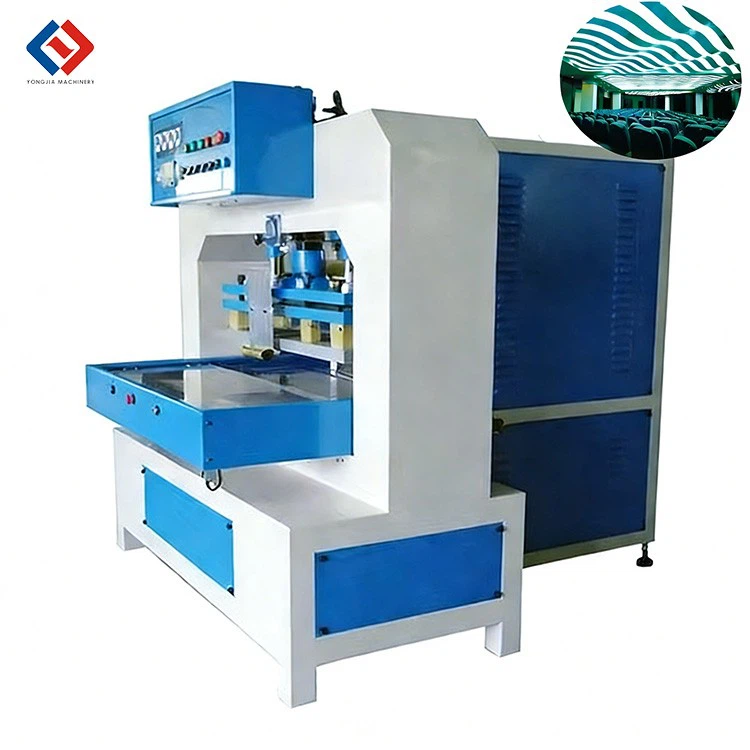

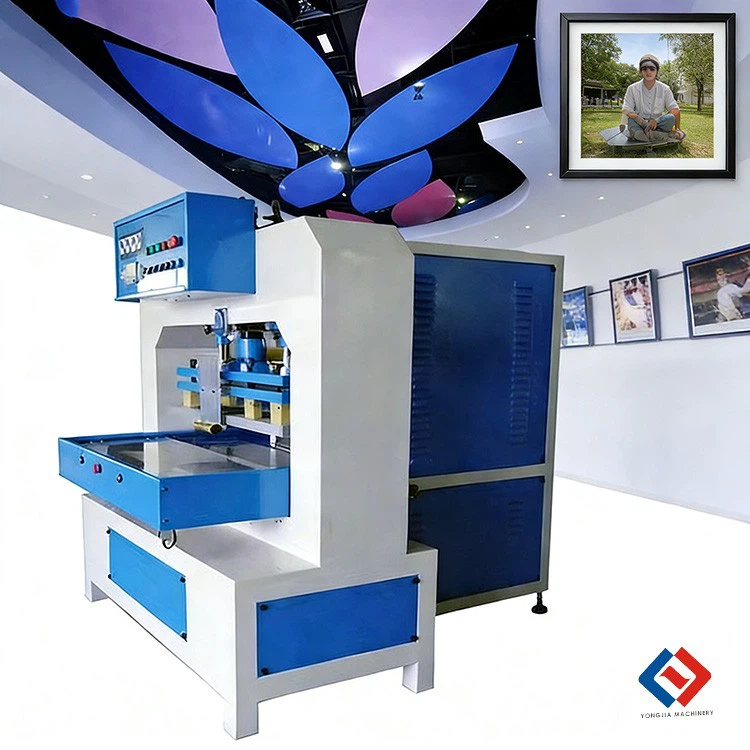

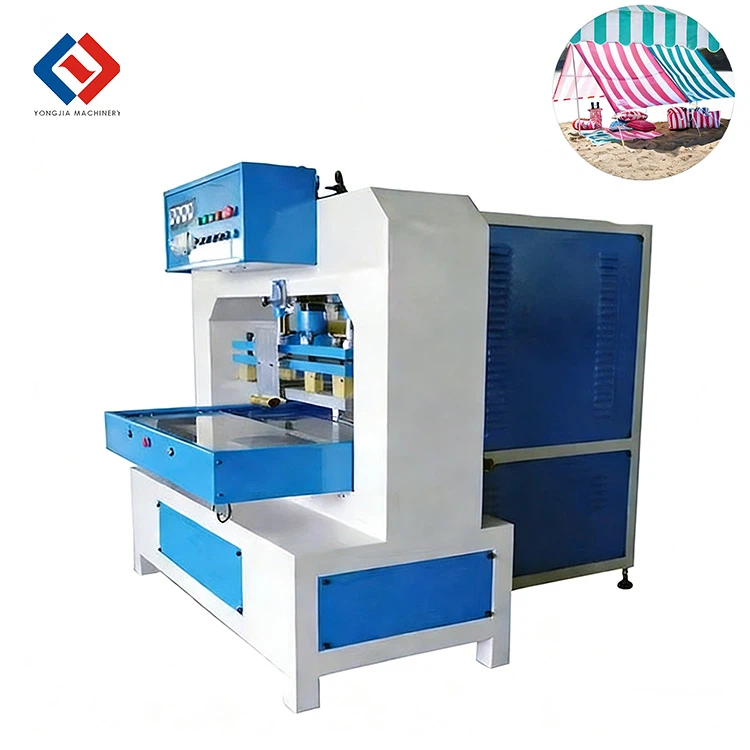

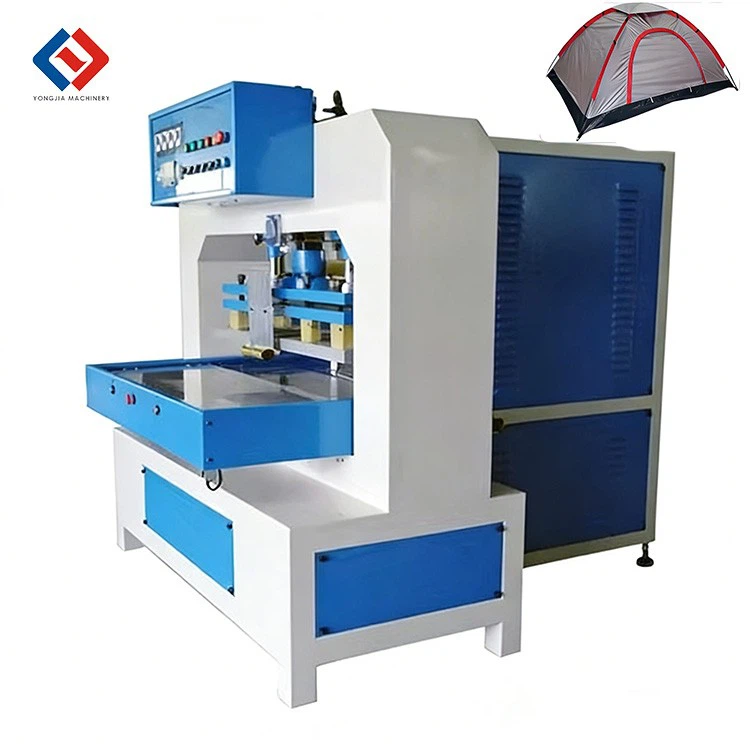

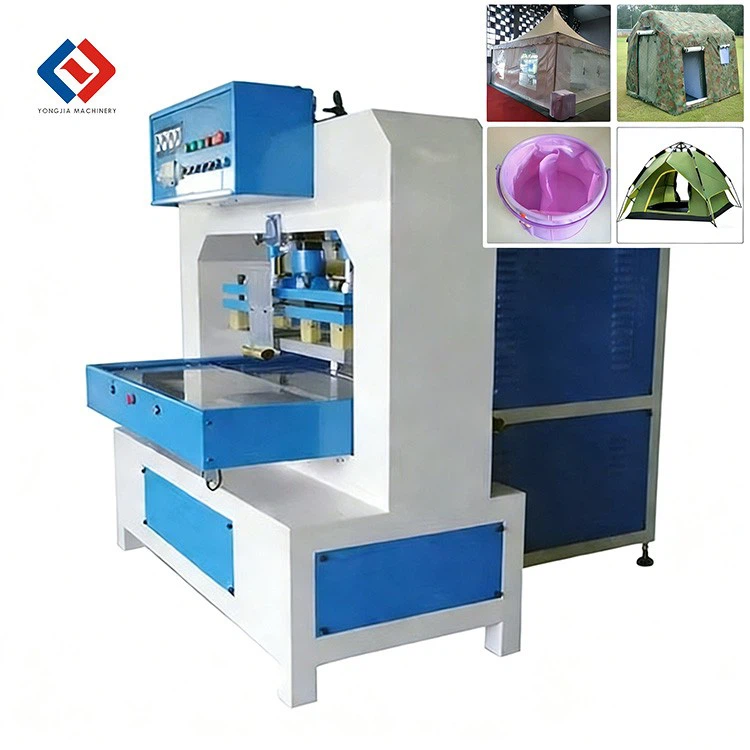

自動歩行式ターポリン溶接機
video
自動歩行式ターポリン溶接機

自動歩行式ターポリン溶接機

項目: モデル 1 モデル 2 モデル 3
電力: 10KW 12KW 15KW
電圧: 380V 3P 380V 3P 380V 3P
周波数: 13.56MHz 13.56MHz 13.56MHz
入力電力: 18KVA 22KVA 28KVA
お問い合わせを送る
Product Details of自動歩行式ターポリン溶接機

製品紹介



大型の屋外用テントを製造する場合、幅 3- メートル- の厚手のキャンバスを手作業で接合するのは 1 日あたり 15 メートルしか完了できず、位置決めのずれにより溶接部からの水漏れが発生することがよくあります。トラックのオーニング生地を加工する場合、従来の装置では長い素材を連続的に接合することができず、接合部は耐摩耗性に欠け、亀裂が発生しやすくなります。{6}}この自動ウォーキング スタイルのターポリン溶接機は、PVC コーティングされたキャンバスの長い-スプライス-用に特別に設計されています。安定した高周波電場を提供するヨーロッパ式の角型共鳴タンクを利用して、キャンバス分子の迅速な融合を可能にします。{10}自動歩行溶接ヘッドとレーザー位置決めを組み合わせることで、手動スプライシングの効率と精度の問題点を解決するだけでなく、溶接強度をキャンバス自体と同等にし、テントやオーニング生地の量産ニーズを完全に満たします。



製品の特徴



レーザー補助位置決めシステム: 長いキャンバスの接合中、デュアル レーザー ランプが縫い目の軌跡を正確に投影し、溶接ヘッドが軌跡に沿って自動的に動きます。溶接真直度誤差は0.5mm以下で水漏れの心配もありません。

カスタマイズ可能な非常に長い溶接ダイス:-セグメント操作を行わずに、幅 1~3.5 メートルのキャンバスを 1 回で成形スプライシングできます。-長さ 10 メートルのキャンバスを接合するのにかかる時間はわずか 3 分で、効率が 6 倍向上します。

ダブルローラーフィードワークベンチ:キャンバスはワークベンチのローラーの中を自由に搬送されるため、手作業による引きずりによる材料の伸びや変形が回避され、完成品の寸法の正確さが保証されます。

インテリジェントな高周波補正テクノロジー:-キャンバスの厚さ (300 ~ 700g/m²) に応じて出力を自動的に調整し、薄いキャンバスの場合は焼き切れがなく、厚いキャンバスの場合は完全に溶接され、溶接引張強度は 220N 以上です。



製品パラメータ

アイテム

モデル1

モデル2

モデル3

力

10KW

12KW

15KW

電圧

380V 3P

380V 3P

380V 3P

頻度

13.56MHz

13.56MHz

13.56MHz

入力電力

18KVA

22KVA

28KVA

整流器

シリコンダイオード

シリコンダイオード

シリコンダイオード

電子管

8T85RB

8T85RB

8T25RA

プレッシャー

0.4~0.7MPa

0.4~0.7MPa

0.5~0.8MPa

間隔

1-99s

1-99s

1-99s

内寸

1200mm

1500mm

1800mm

上部サイズ

1000mm

1300mm

1600mm

下のサイズ

1000mm

1300mm

1600mm

溶接時間

0.2-9.9s

0.2-9.9s

0.2-9.9s



場所詳細ページの写真

product-750-563
product-750-563
product-750-563
product-750-563
product-750-563
product-750-563

アプリケーションシナリオ



大型屋外テントのキャンバス接合シナリオ:風光明媚なキャンプ用テントは、幅 3.2 メートル、長さ 12 メートルの PVC- コーティングされたキャンバスを接合する必要があります。手作業での継ぎ合わせは8時間もかかるだけでなく、雨の日などに継ぎ目のずれによる水漏れが発生することも少なくありません。レーザー位置決めと自動歩行溶接ヘッドを備えたこの装置は、わずか 4 分で 12 メートルのキャンバスを接合します。溶接部の防水等級はIPX7に達し、大雨の浸入にも漏水することなく耐えることができます。 1日あたり15テントのコアスプライシングプロセスを完了できるため、生産能力が8倍に増加します。

産業用トラックのオーニング生地の接合シナリオ:貨物トレーラーのオーニング生地は、20 メートルを超える長いキャンバスを連続的に接合する必要があります。従来のセグメント溶接の接合部は摩耗や亀裂が発生しやすく、耐用年数はわずか 3 か月です。この装置のカスタマイズ可能な非常に長い溶接ダイスにより、1 回の連続接合が実現します。-インテリジェントな高周波補正技術と組み合わせることで、溶接部の耐摩耗性が 10,000 倍以上に達し、耐用年数が 2 年に延長され、トラックのオーニング生地の交換コストが大幅に削減されます。



よくある質問

1.Q: 幅 3.5 メートルの超-幅のキャンバスを接合する場合、装置は分割せずに一度で完了できますか?

A: 3.5 メートル以内の非常に長い溶接ダイスのカスタマイズをサポートしており、セグメント操作を行わずに、非常に幅の広いキャンバスを 1 回で成形スプライスすることができます。-これにより、接合部の完全性が保証されるだけでなく、界面での水漏れのリスクも回避されます。

2.Q: 700g/m² の極厚キャンバスの場合、高周波エネルギーが内層まで浸透してしっかりとした溶接を実現できますか?{2}}

A: ヨーロッパ-スタイルの角形共鳴タンクは、強力な出力と低い高周波エネルギー減衰を備えています。-インテリジェントなパワー補正と組み合わせることで、700g/m² の極厚キャンバスを完全に貫通できます。-ウェルド引張強度は220N以上で手縫いの5倍以上です。

3.Q: 自動歩行中にキャンバスの表面が凹凸がある場合、溶接の精度に影響しますか?

A: ダブル ローラー フィード ワークベンチは自動的にキャンバスのしわを伸ばすことができ、レーザー位置決めシステムはリアルタイムで偏差を修正します。-キャンバス表面に多少の凹凸があっても、溶接真直度誤差は0.5mm以下です。

4.Q: 機器を 8 時間連続動作させた後、高周波出力の安定性は低下しますか?-

A: 外気冷却システムとフルモード循環冷却設計を採用しており、電子管の放熱効果が優れています。 24 時間の連続稼働が可能で、高周波出力の変動は 3% 以下であり、量産の一貫性が確保されています。{3}}

5.Q: 低温環境では、溶接されたキャンバスの接合部が脆くなったり亀裂が入ったりしますか?-

A: 溶接温度は 150-170 度に正確に制御されており、キャンバスの繊維を損傷することなく PVC コーティングのみを溶かします。溶接靭性はキャンバス自体と一致しており、-20度の低温環境でも脆性亀裂を生じずに良好な弾性を維持できます。

6.Q: 幅の異なるキャンバスを交換する場合、装置の調整は面倒ですか?

A: 作業台の幅は、部品を分解せずに 1-3.5 メートルの迅速な調整をサポートしています。可動式溶接ヘッドの設計と組み合わせることで、異なる幅のキャンバスを交換する場合の調整時間は 5 分以内であり、多仕様の製品の生産に適応します。

7.Q: 機器によって生成される高周波放射はオペレーターにとって安全ですか?-

A: ヨーロッパ-スタイルの片面-側面背面高周波接地と特殊なシールド処理が採用されています。-人間の放射線量は EU CE 基準を満たしており、3 メートル離れた場所の放射線値はバックグラウンド レベルに近いため、長期運転中のオペレータの安全が確保されます。-。

8.Q: キャンバスの接合部にアーク溶接が必要な場合、装置でアーク溶接を行うことができますか?

A: アーク溶接金型のカスタマイズに対応しています。溶接ヘッドの柔軟なステアリング機能と組み合わせることで、半径 50cm 以上のアークジョイント溶接を完了できます。溶接部はしわがなく滑らかで、テントのコーナーやオーニング生地のアークインターフェイスなどの特別なニーズに適応します。
